Подсветка бардачка фольксваген поло седан

Установка подсветки в бардачке Фольксваген Поло седан своими руками

Инженеры компании Паккард, являющейся родоначальником перчаточного ящика в автомобилях, сильно бы удивились, увидев, насколько серьезно преобразилось их изобретение.

Прообраз бардачка появился в начале 1900−х гг. Его возникновение было связано с потребностью водителей в использовании перчаток во время езды на машине. Поскольку многие автомобили в то время были открытого типа, т.е. без крыши, для автомобилистов были разработаны специальные перчатки, оберегавшие кисти рук от обморожений и грязи, которая скапливалась на ободе руля.

Таким образом, первые бардачки использовались для хранения перчаток, надеваемых во время автомобильных поездок. Функционал современных ящиков для перчаток значительно поменялся. Чего только в бардачке не найдешь. Ниша превратилась в резервуар для содержания различных бытовых мелочей, мусора и даже продуктов питания. В ящике можно найти все что угодно кроме самих перчаток.

Во многие бардачки современных автомобилей стали монтировать плафоны для освещения ниши. С подсветкой не придется долго «ковыряться» в ящике, чтобы отыскать нужную вещь. Достаточно нажать на выключатель, и отверстие озарит электрический свет.

К сожалению, на седане Фольксваген Поло такого чуда нет ни в одной комплектации. Немцы создавали спартанский образ классического автомобиля с минимумом комфорта, но с высокой практичностью.

Однако, кустарей−самоучек ничто не остановит: раз немецкий производитель поленился закрепить в вещевом ящике подсветку, то сделаем ее сами своими руками. Тем более, что времени процедура займет немного, а ее сложность не вызовет проблем даже у начинающего автолюбителя.

Необходимые комплектующие и снятие бардачка

Для работы потребуется плафон. Типов, марок и расцветок на рынке много. Большинство владельцев седана Поло выбирают «восьмерочные» плафоны. Их используют в основном для создания дополнительного источника света в салоне или для подсветки номеров.

Без проводки тоже не обойтись: как подключать−то свет будем? Поэтому покупаем небольшой кусок акустического провода (одного метра будет достаточно).

В «меню» следует включить также концевик − без него отправка сигнала на бортовую электросистему будет невозможна.

Чтобы все лишние неровности и элементы подключения можно было спрятать, берем в магазине термоусадочную трубку. На крайний случай можно воспользоваться простой изолентой. Наконец, для фиксации плафона в бардачке седана Поло рекомендуется приобрести хороший клей.

Для удобства работы следует разобрать вещевой ящик в углублении. Чтобы это сделать, потребуется плоская отвертка и ключ Torx на «20».

    Открываем бардачок и видим, что он держится на трех болтах.

  • Свинчиваем болты.
  • Поддеваем боковую накладку отверткой и, преодолевая сопротивление фиксаторов, отщелкиваем ее.

  • Отгибаем правую сторону ящика и демонтируем ее.
  • Если в ящике установлена шумоизоляционная шторка, то ее тоже необходимо снять.

  • Сжимаем оси крышки и вытаскиваем их из петель. Если на осях имеются повреждения, то меняем элементы на новые.
  • Достаем наконечники ограничителей крышки.
  • Демонтируем крышку бардачка.

    Теперь можно заняться основным делом − проводкой света. Перед тем, как приступить к сверлению паза в бардачке, необходимо изготовить лекало «по образу и подобию» плафона. Сам плафон можно немного «модифицировать» для придания эстетичности новому облику перчаточного ящика. Речь идет о светоотражателе, который легко сконструировать из фольги: отрезаем кусок серебристой бумаги, аккуратно вскрываем корпус плафона и вставляем «полотно» внутрь. Затем проклеиваем корпус, и «модификация» готова к использованию.

    Монтаж подсветки в бардачке

    Последовательность действий по установке подсветки в вещевой ящик седана:

      По изготовленному шаблону в боковой стенке бардачка делаем отверстия и вырезаем проем для плафона.

    Вставляем плафон в дыру и сажаем его на клей или герметик.

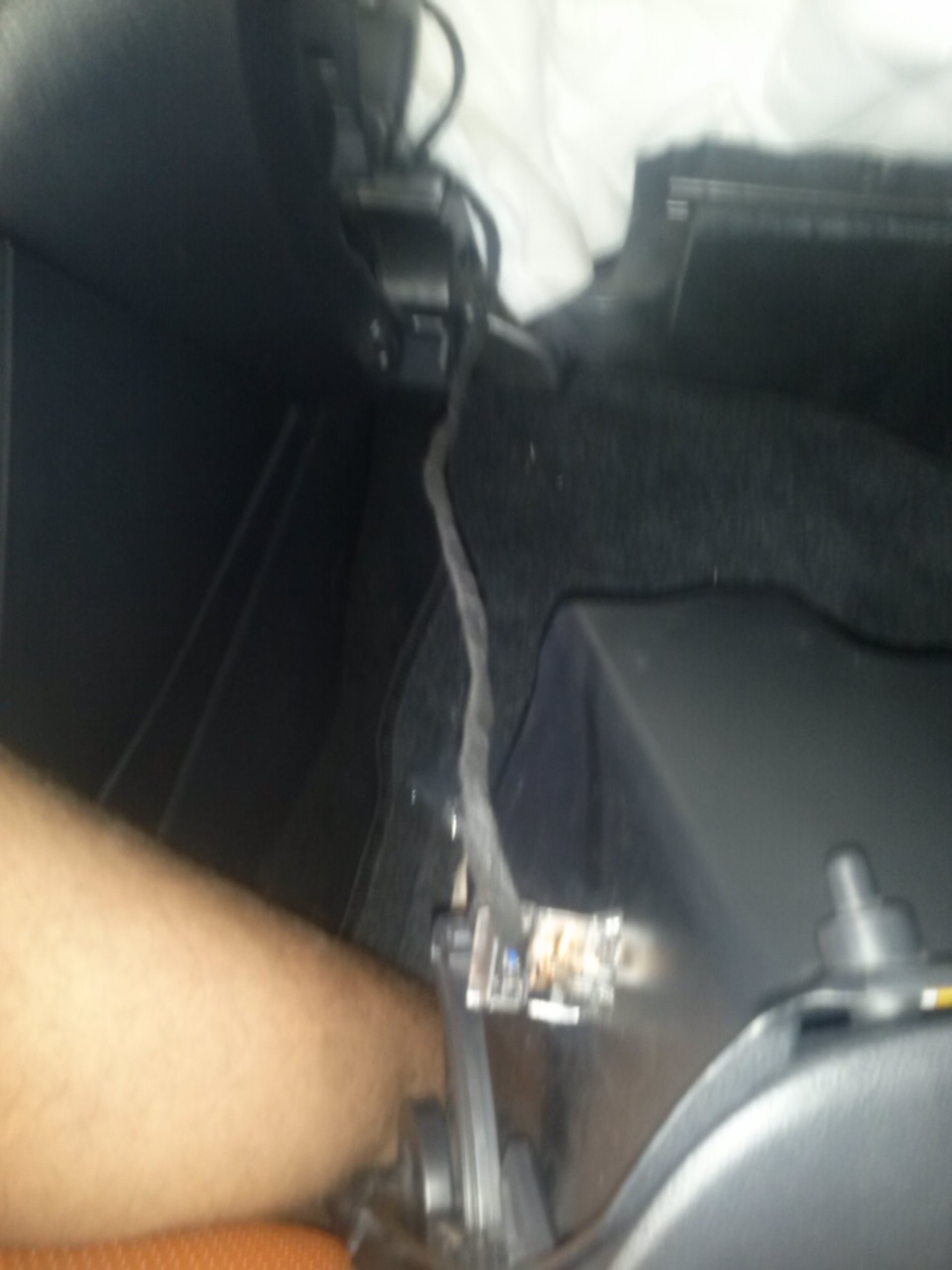

  • Плюсовой провод можно подключить к аварийной сигнализации или к разъему подсветки прикуривателя.
  • Проводку прячем в термоусадку и закидываем в отверстие штекера.

  • Минусовой провод тянем от плафона к корпусу концевого выключателя.
  • «Хвост» концевика идет к петле фиксатора перчаточного ящика.

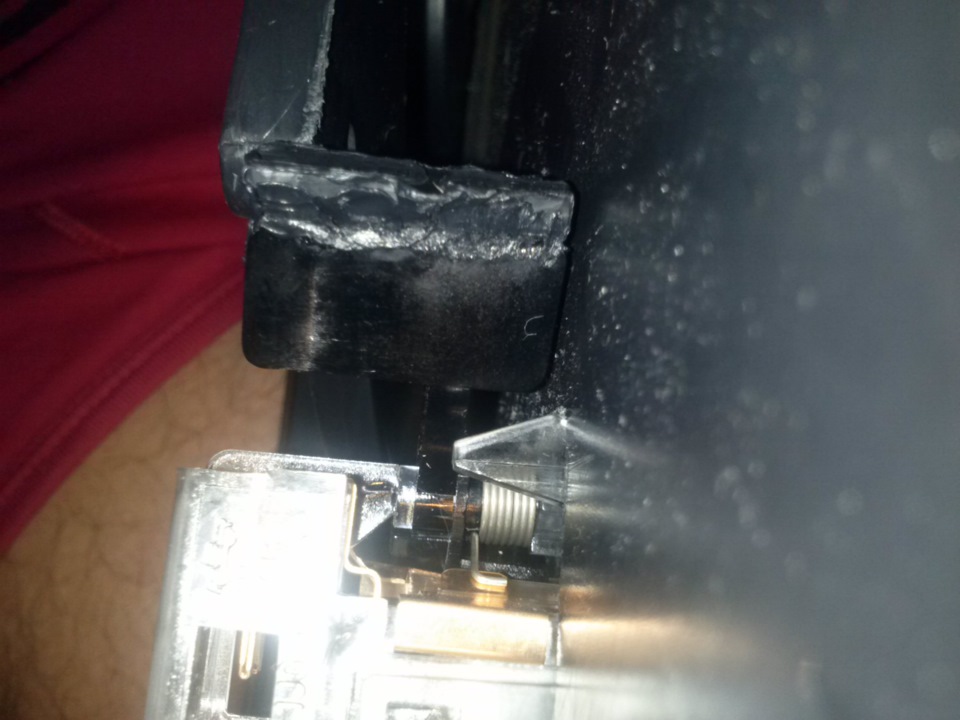

    Регулируем концевик на срабатывание при открытии или закрытии крышки.

    Проверяем, включается ли свет, и собираем детали ящика в обратном порядке.

    Как видно, ничего трудного в процедуре нет. Стандартный плафон для седана Поло можно купить рублей за 200. По времени операция займет не более часа. Зато результат от проделанной своими руками работы будет радовать владельца немецкого «бюджетника» не один месяц.

    Свет в бардачке поло седан

    Сразу как купил машину, был очень удивлен отсутствием освещения в бардачке, даже на бывшей нексии у меня стандартно стояло…

    Почитал кто как делает, очень понравилось: Выполнение 1 и Выполнение 2

    Делал как в обзорах, купил плафон, купил пины, провода и концевик. 1 провод — Плюс взял от магнитолы, там 2 провода я между собой замыкал 15 и 16 — вот к ним подмотал и свою подсветку, чтобы она работала мимо зажигания! 2 провод — Минус врезал в металл рядом с бардачком!

    Конечно без косяков не произошло:

    Косяк 1:
    Вроде вымерял, но вырезал отверстие не совсем точно, получилось что ушко от крышки проскакивает мимо плафона, решил просто нарастить у плафона рычажок, приклеив припояв кусок пластика, вот что получилось:

    Косяк 2:

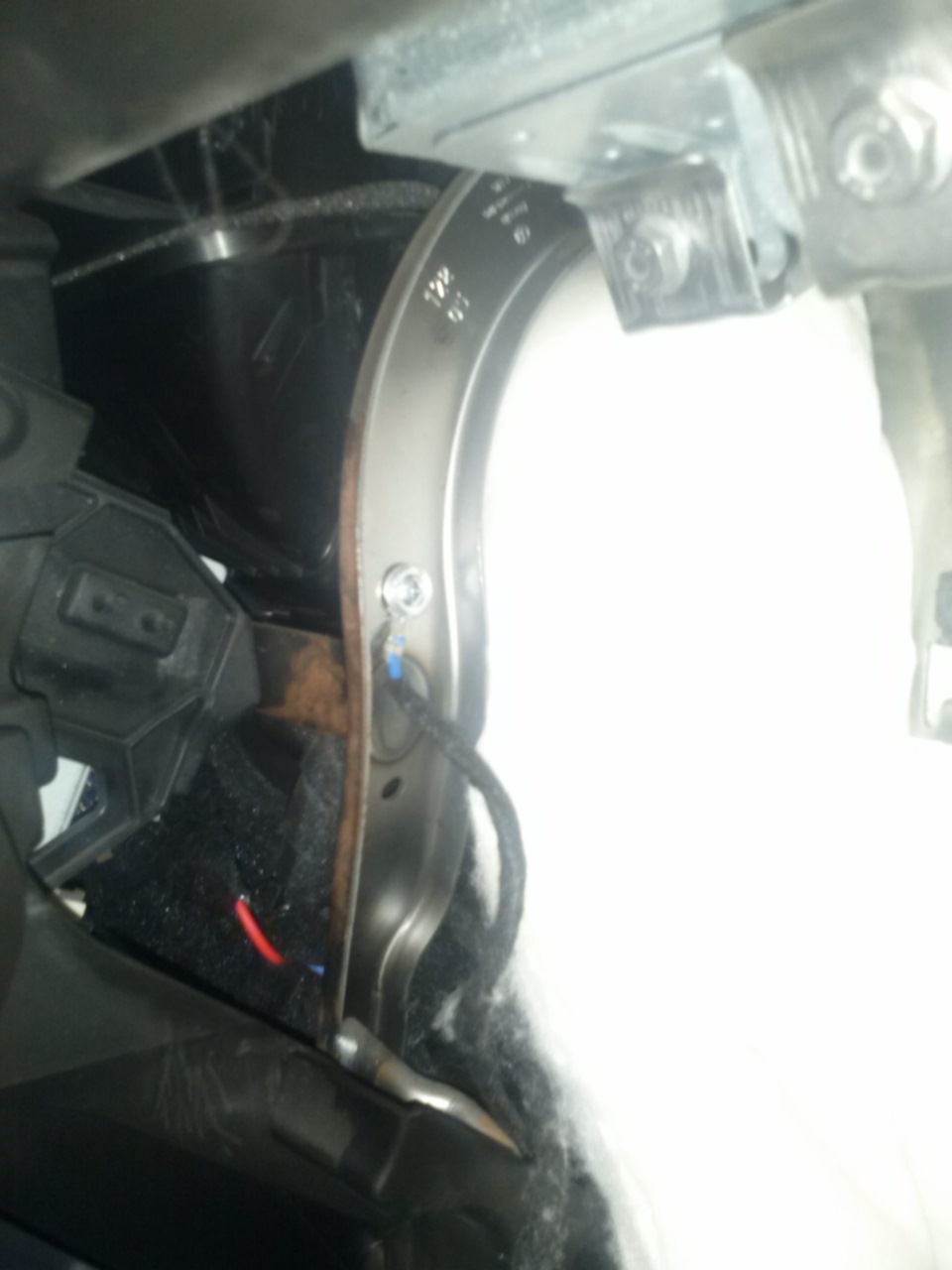

    Когда подсоединял минус, Думал пару раз дам по болту чтобы накернить и вкрутить его в металл, глупая затея)))) от лени и усталости — не хотел идти брать дрель, потом с 8го этажа спускать удлинитель, постукивая им по балконам соседей, короче, болтик конечно улетел куда-то в дебри — вниз — пришлось идти за дрелью… утром когда поехал на работу — 1 раз он перекатился и затих, если будет кататься даже и не знаю как его искать…

    Читать еще:  Фольксваген тигуан оффроуд 2018 обзор

    Косяк 3
    Делал уже поздно вечером, по темени, Когда собирал все обратно, то плафон мешал заходить бардачку на место. Кончилось тем, что, попытки уже хоть как-нибудь его запихнуть, вырвал провода из концевика, они замкнулись — потухло все, думал все трендец…
    Оказалось подсветка салона потухла сама по себе, от того, что долго работала, а у магнитолы перегорел предохранитель — О как я их люблю! Слава предохранителям и кто их придумал!, думал магнитоле конец…
    На следующий день, по светлому спокойно поставил бардачок на место, обжав заново провода… (ставил так — немного, внутрь, утопив 1 угол плафона — он спокойно зашел, думаю, если надо будет опять вытаскивать бардачок — если спокойно все делать, то вытащится без проблем!)

    Делайте спокойно! и без нервов! и все получится!)

    За качество фото уж простите!

    На видео: микролифт и свет бардачка=)

    Поло седан является бюджетным автомобилем в линейке VW и отсутствие освещения в бардачке этому прямое свидетельство.
    Вообщем, решил реализовать опцию, которой обделили Polo, и релизовать бюджетно…

    Для реализации мне понадобилось:
    ——————————————————-
    -96247398 плафон General Motors 1 шт. — купил за 110р.
    -пины в разьем плафона и концевика 4 шт. — купил за 8р.
    -Клемма под массу 1 шт. — купил за 2р.

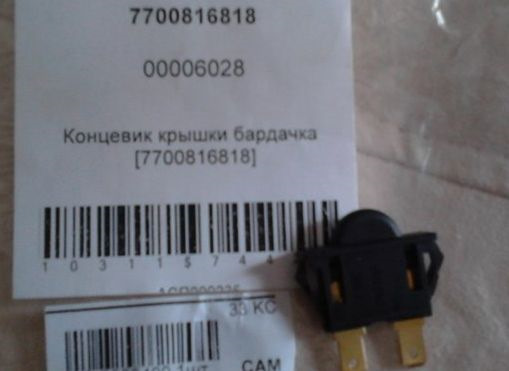

    -7700816818 концевик бардачка Duster, Lada Largus 1 шт. — купил за 80р.
    -Провод сечением 0.75 квадрат — остались кусочки с прошлой доработки(надо не более 1 метра)
    -Черная мохнатая изолента — тоже осталось немного с прошлой доработки
    -Нож строительный(для резки пластика)

    Выбор пал на плафончики от General Motors с артикулом 96247398, как было сказано выше, из за их дещевизны…

    установка
    ————-
    Вооружаемся отверткой-звездочкой и откручиваем 7 саморезов крепления бардачка. Внизу, у ног пассажира находятся 2 самореза, помните об этом. Боковую накладку панели приборов подцепляем острым предметом и последовательно освобождаем защелки. Вынимаем круглый фиксатор.

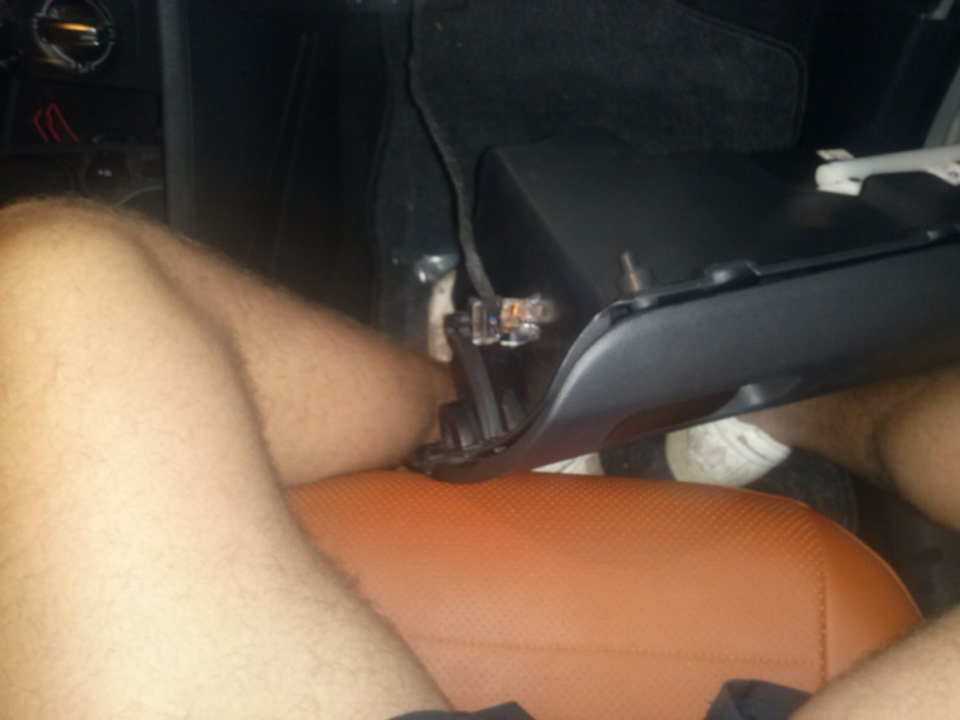

    Снимаем бардачок.

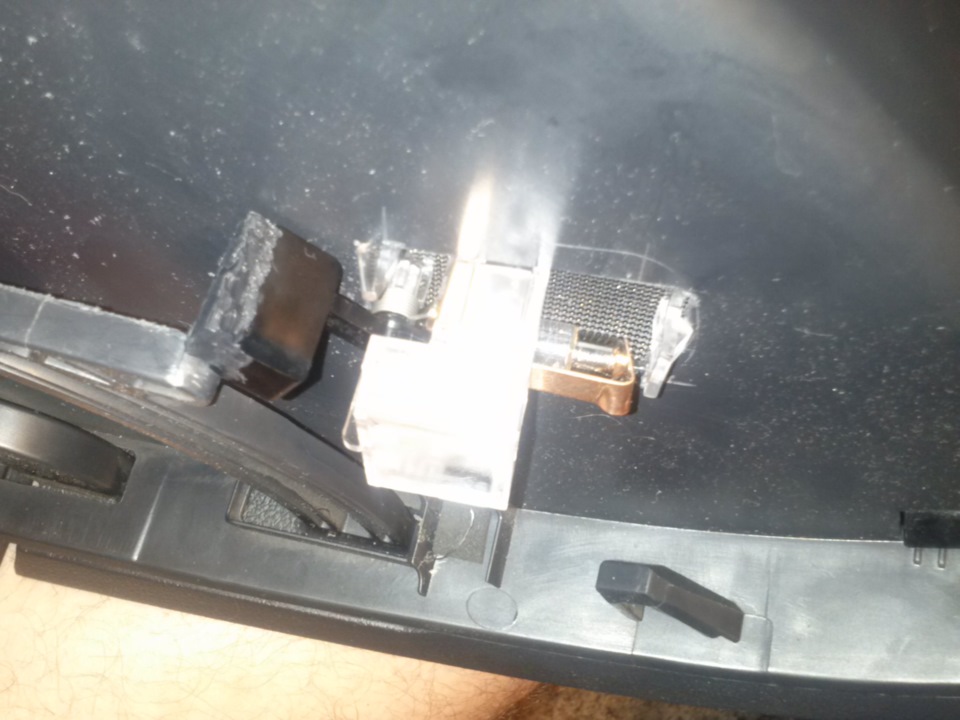

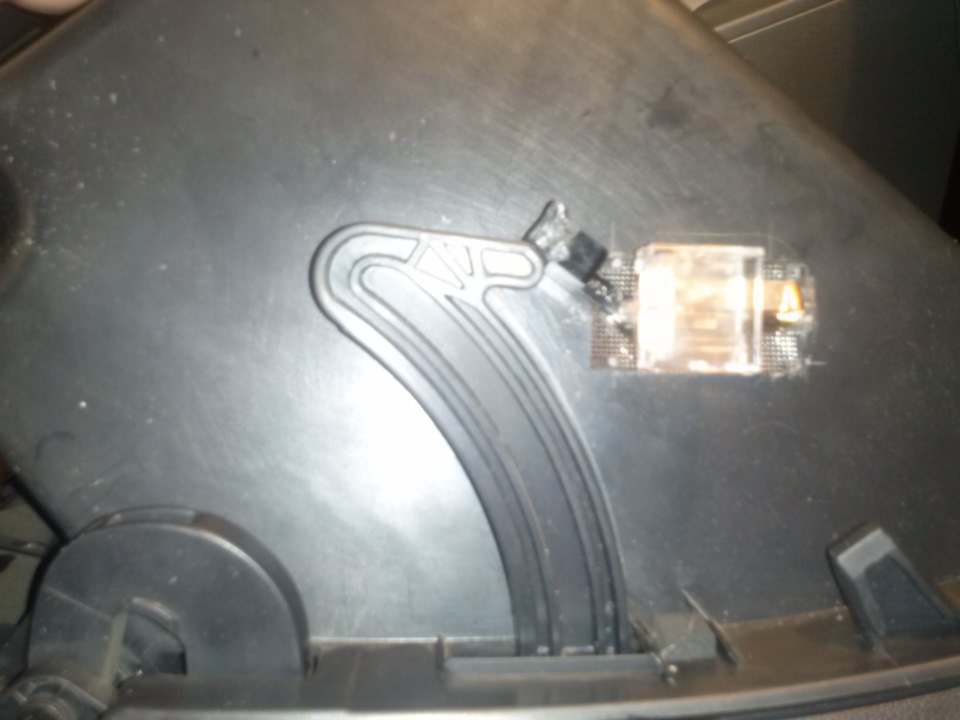

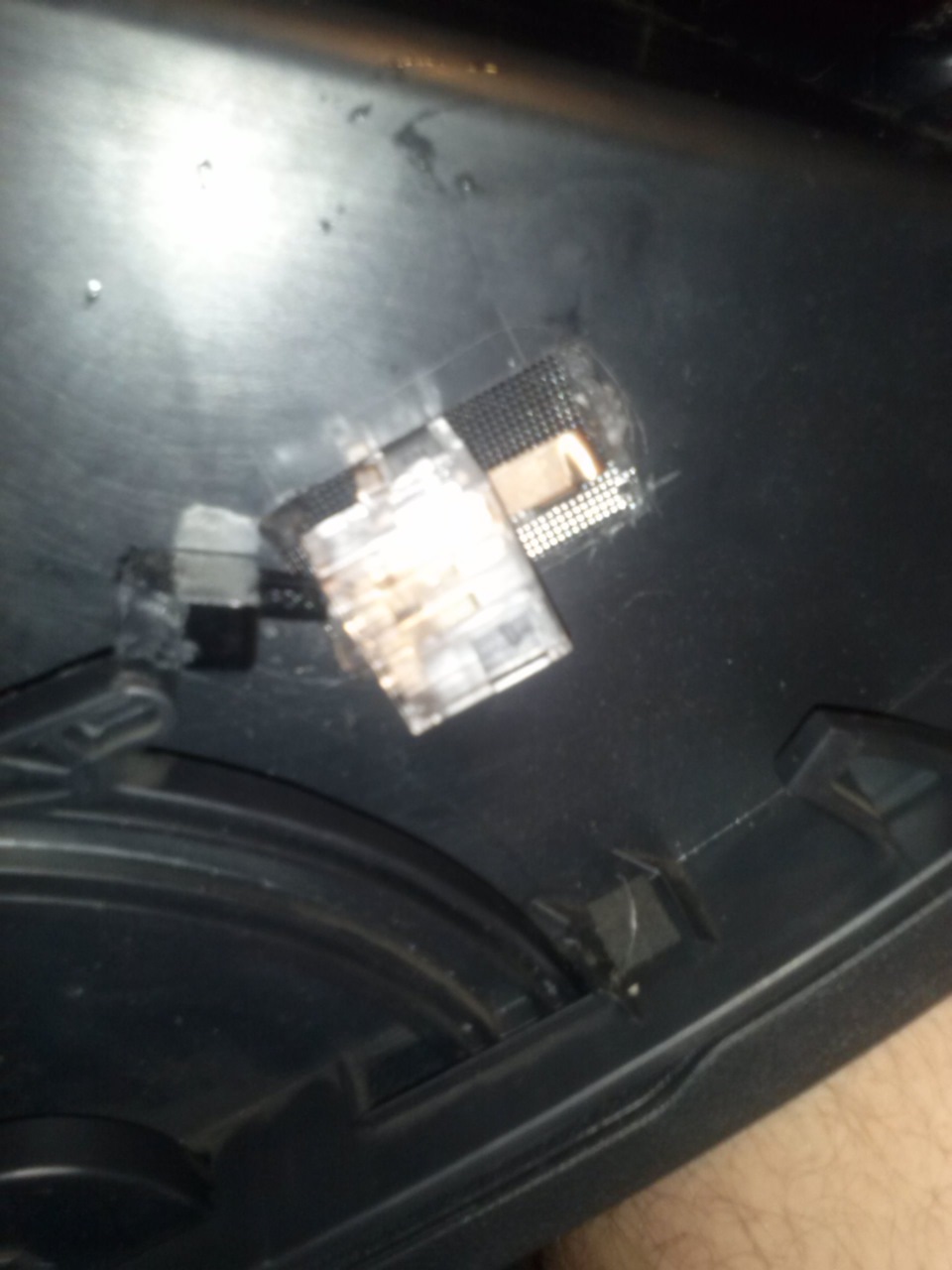

    Размечаем на бардачке окошко под врезку плафона(45х24мм), и под концевик и режем… пластик мягкий, режется как по маслу…

    Инженеры компании Паккард, являющейся родоначальником перчаточного ящика в автомобилях, сильно бы удивились, увидев, насколько серьезно преобразилось их изобретение.

    Прообраз бардачка появился в начале 1900−х гг. Его возникновение было связано с потребностью водителей в использовании перчаток во время езды на машине. Поскольку многие автомобили в то время были открытого типа, т.е. без крыши, для автомобилистов были разработаны специальные перчатки, оберегавшие кисти рук от обморожений и грязи, которая скапливалась на ободе руля.

    Таким образом, первые бардачки использовались для хранения перчаток, надеваемых во время автомобильных поездок. Функционал современных ящиков для перчаток значительно поменялся. Чего только в бардачке не найдешь. Ниша превратилась в резервуар для содержания различных бытовых мелочей, мусора и даже продуктов питания. В ящике можно найти все что угодно кроме самих перчаток.

    Во многие бардачки современных автомобилей стали монтировать плафоны для освещения ниши. С подсветкой не придется долго «ковыряться» в ящике, чтобы отыскать нужную вещь. Достаточно нажать на выключатель, и отверстие озарит электрический свет.

    К сожалению, на седане Фольксваген Поло такого чуда нет ни в одной комплектации. Немцы создавали спартанский образ классического автомобиля с минимумом комфорта, но с высокой практичностью.

    Однако, кустарей−самоучек ничто не остановит: раз немецкий производитель поленился закрепить в вещевом ящике подсветку, то сделаем ее сами своими руками. Тем более, что времени процедура займет немного, а ее сложность не вызовет проблем даже у начинающего автолюбителя.

    Необходимые комплектующие и снятие бардачка

    Для работы потребуется плафон. Типов, марок и расцветок на рынке много. Большинство владельцев седана Поло выбирают «восьмерочные» плафоны. Их используют в основном для создания дополнительного источника света в салоне или для подсветки номеров.

    Без проводки тоже не обойтись: как подключать−то свет будем? Поэтому покупаем небольшой кусок акустического провода (одного метра будет достаточно).

    В «меню» следует включить также концевик − без него отправка сигнала на бортовую электросистему будет невозможна.

    Чтобы все лишние неровности и элементы подключения можно было спрятать, берем в магазине термоусадочную трубку. На крайний случай можно воспользоваться простой изолентой. Наконец, для фиксации плафона в бардачке седана Поло рекомендуется приобрести хороший клей.

    Для удобства работы следует разобрать вещевой ящик в углублении. Чтобы это сделать, потребуется плоская отвертка и ключ Torx на «20».

      Открываем бардачок и видим, что он держится на трех болтах.

  • Свинчиваем болты.
  • Поддеваем боковую накладку отверткой и, преодолевая сопротивление фиксаторов, отщелкиваем ее.

  • Отгибаем правую сторону ящика и демонтируем ее.
  • Если в ящике установлена шумоизоляционная шторка, то ее тоже необходимо снять.

  • Сжимаем оси крышки и вытаскиваем их из петель. Если на осях имеются повреждения, то меняем элементы на новые.
  • Достаем наконечники ограничителей крышки.
  • Демонтируем крышку бардачка.

    Теперь можно заняться основным делом − проводкой света. Перед тем, как приступить к сверлению паза в бардачке, необходимо изготовить лекало «по образу и подобию» плафона. Сам плафон можно немного «модифицировать» для придания эстетичности новому облику перчаточного ящика. Речь идет о светоотражателе, который легко сконструировать из фольги: отрезаем кусок серебристой бумаги, аккуратно вскрываем корпус плафона и вставляем «полотно» внутрь. Затем проклеиваем корпус, и «модификация» готова к использованию.

    Читать еще:  Фольксваген минивены все марки цены

    Монтаж подсветки в бардачке

    Последовательность действий по установке подсветки в вещевой ящик седана:

      По изготовленному шаблону в боковой стенке бардачка делаем отверстия и вырезаем проем для плафона.

    Вставляем плафон в дыру и сажаем его на клей или герметик.

  • Плюсовой провод можно подключить к аварийной сигнализации или к разъему подсветки прикуривателя.
  • Проводку прячем в термоусадку и закидываем в отверстие штекера.

  • Минусовой провод тянем от плафона к корпусу концевого выключателя.
  • «Хвост» концевика идет к петле фиксатора перчаточного ящика.

    Регулируем концевик на срабатывание при открытии или закрытии крышки.

    Проверяем, включается ли свет, и собираем детали ящика в обратном порядке.

    Как видно, ничего трудного в процедуре нет. Стандартный плафон для седана Поло можно купить рублей за 200. По времени операция займет не более часа. Зато результат от проделанной своими руками работы будет радовать владельца немецкого «бюджетника» не один месяц.
