Как разобрать дверь ауди 100

Разборка дверей
Audi 100 C4. Кузов. Экстерьер

Снятие обшивки двери

Опишем снятие обшивки передних дверей. Снятие обшивки задних дверей происходит точно так же.

Снятие ручки стеклоподъемника: ввести возле оси рукоятки отвертку под декоративную накладку и нажать на крепежный язычок. Снять обшивку по направлению к оси. Отвернуть находящиеся под ней болты с крестообразным шлицем.

Дверь водителя с выключателями в обшивке: снять выключатели (снятие выключателя: вставить плоскую отвертку или тупой нож между задним краем выключателя и подлокотником и таким образом вывести из пазов пружинящие защелки. Вынуть вверх блок выключателей и отсоединить штекер).

Передние двери без выключателей с механической регулировкой внешних зеркал: вынуть оба колесика. При необходимости помочь себе отверткой.

Снизу в отверстие внутренней ручки двери вставить отвертку для винтов с крестообразным шлицем и таким образом расфиксировать защелки планки передней ручки двери.

Теперь вытянуть вставку.

Выкрутить теперь заметные в ручке двери оба винта с крестообразным шлицем.

Малую планку перед ручкой открытия двери вынуть вперед. (С правой стороны автомобиля при необходимости снять выключатель стеклоподъемников.)

Потянуть чашку механизма открывания двери вперед и вынуть ее из фиксаторов.

На обратной стороне механизма открывания двери снять скобу и отсоединить трос.

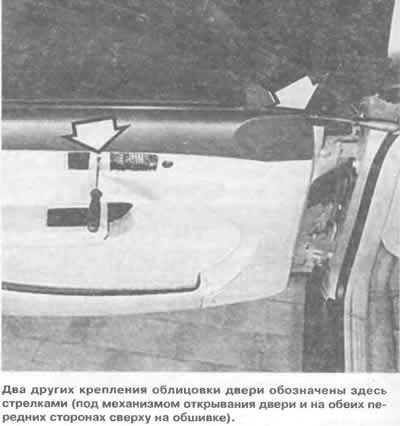

Вывернуть по одному винту с крестообразным шлицем сзади и спереди на внешней стороне обшивки двери.

Снять резиновые уплотнители спереди и сзади на окантовке рамы окна.

Кнопка запирания двери изнутри остается установленной.

Теперь слегка постучать краем ладони снизу по обшивке подлокотника двери, чтобы приподнять ее вверх и тем самым отсоединить защелки на обратной стороне обшивки от каркаса двери.

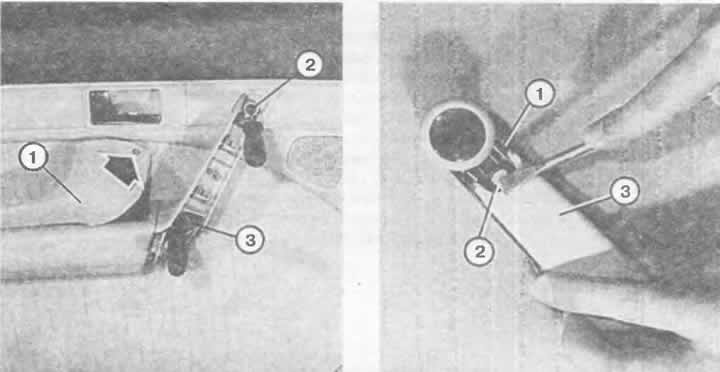

Слева: через отверстие (стрелка) можно двигать планку ручки двери (1). Для снятия дверной ручки ослабить оба винта с крестообразным шлицем (2 и 3).

Справа: панель (3) ручки стеклоподъемника (1) можно снять после нажатия на крепежный язычок (2).

Перед установкой вставить резиновые сухари в отверстия креплений на каркасе двери.

Сухари следует смазать вазелином или силиконовой пастой.

Смазочные части проверить на наличие повреждений, затем зафиксировать в креплении

Следить за тем, чтобы кнопка запирания двери правильно вошла в отверстие на обшивке.

Если устанавливается новая дверь или новая обшивка, можно отрегулировать установочное положение обшивки: для этого нужно вворачивать либо выворачивать регулировочный винт вверху на внутренней стороне двери. Правильное положение: головка винта должна находиться на 21 мм ниже расположенной напротив уплотнительной прокладки окна.

Снятие панели двери

После получения небольшого повреждения внешней панели двери может возникнуть необходимость отделить внешнюю панель двери от короба для встроенных дверных элементов. В этом случае перед монтажом рекомендуется покрасить новую внешнюю панель двери.

Снять обшивку двери.

Снять дверь и положить внешней стороной на мягкую прокладку (поролон, теплые одеяла).

Тросовый привод механизма открывания двери отцепить от крепежных защелок вовнутрь к замку.

Отвернуть 4 крепежных винта на торцевых сторонах двери (см. иллюстрацию).

Снять по направлению вверх наружную панель двери.

Снятие дверного замка

Снять обшивку двери.

Разъединить составные части двери.

Отсоединить тросы и тяги от механизма запирания двери.

Если система замков с центральным управлением, то снять шланг с регулировочного элемента.

Выкрутить два винта на нижней стороне двери.

Снять замок вовнутрь.

Снятие наружной ручки двери

Передняя дверь: снять внутреннюю обшивку двери.

Отвернуть в сторону пружинящие защелки обоих рычагов привода дверей, отсоединить рычаги привода от дверного замка.

Вывернуть через отверстие во внутренней стороне двери винт со звездчатой головкой шириной Т25 спереди у ручки двери.

На высоте запирающего цилиндра нащупать сквозь каркас двери маленькую защелку и повернуть ее на 65° к заднему краю двери.

Теперь можно снять ручку двери вовнутрь.

Вынуть наружу запирающий цилиндр и внешнюю планку. При этом слегка провернуть планку.

При необходимости отсоединить провод.

Сборка: следует хорошо представлять себе положение составных частей по отношению друг к другу. Это важно в автомобилях с подогреваемым замком двери и/или противоугонной системой, т.к. тогда надо будет еще правильно установить отопление и микровыключатель в дверной ручке.

Рычаг вставляется вместе с отведенной назад ручкой двери и фиксируется поворотом вперед.

Ручка задней двери: снятие и установка подобны, как и ручек передних дверей, однако крепятся они двумя винтами со звездчатой головкой — без рычага блокирующего устройства.

Снятие запирающего цилиндра

Снять наружную ручку двери.

Вставить ключ в цилиндр замка, для того чтобы при вынимании цилиндра одновременно не выпали запорные пластины и пружины.

Снять стопорное кольцо на заднем конце запирающего цилиндра.

Снять захват и упругий элемент, при этом заметить их положение для повторной установки.

Вынуть из планки цилиндр замка по направлению вперед.

На новый цилиндр замка нанести изолирующий и удаляющий ржавчину спрей.

Снятие стеклоподъемников

Снять обшивку двери.

Отсоединить короб для встроенных дверных элементов (см. раздел «Снятие панели»). Внешняя панель двери остается соединенной с автомобилем.

Стекло двери опустить наполовину.

Короб для встроенных дверных элементов положить на мягкую поверхность.

Выкрутить 6 винтов стеклоподъемника.

Короб перевернуть, при этом хорошо удерживать стекло и стеклоподъемник.

Отжать стопорное кольцо крепления стеклоподъемника и стекла. Снять подкладочные шайбы.

Приподнять слегка стекло, стеклоподъемник освободить из пружинных фиксаторов, вытянуть вниз и снять.

Стеклоподъемник и приводной механизм представляют собой единый блок и могут быть сняты либо заменены только в комплекте.

По-другому дело обстоит с электрическими стеклоподъемниками. Все можно заменить по отдельности.

Снятие дверного стекла

Снять механизм стеклоподъемника.

Удалить заглушки из направляющей стекла.

Вытянуть стекло из направляющей по направлению вниз.

После установки стекла снизу вставить заглушку в направляющую.

Снова установить стеклоподъемник.

При этом паз стекла посередине наложить на цапфу захвата стеклоподъемника.

Это положение при необходимости, если стекло двери по верхнему канту неравномерно утопает в резиновый уплотнитель рамы окна.

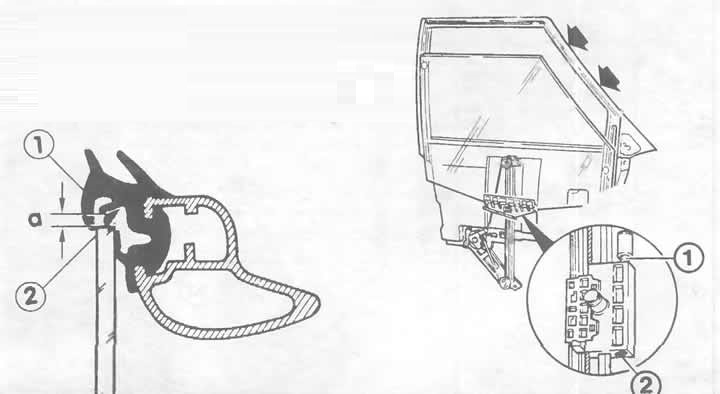

Слева: правильная установка дверного стекла: при закрытой двери дверное стекло (2) должно утопать в кромку уплотнения двери (1) примерно на а = 5 мм.

Справа: в этом месте стеклоподъемника происходит регулировка: верхний стопор двери (1) регулируется снизу головкой винта (2) с помощью внешнего ключа со звездчатой головкой Е6. Наряду с этим предписанием нужно обратить внимание на то, что оконное стекло должно хорошо утапливаться в резиновый уплотнитель в области двери, указанной стрелками.

Читать еще:  Пассивный кроссовер для сабвуфера

Указание: после всех работ по снятию и установке составных частей навеску двери следует дверь отрегулировать (см. выше в этой главе).

21.8 Разборка дверей

При снятой облицовке двери видны винты (стрелки), которые должны быть ослаблены для того, чтобы отделить обе части двери. С помощью «лупы» показано расположение «установочного клина» (3), который для регулировки задвигается в большей или меньшей степени между «опорой монтажных узлов двери» (1) и основой двери (2).

Демонтаж облицовки дверей

Здесь описан демонтаж облицовки передних дверей. Облицовка задних дверей демонтируется, соответственно, так же.

Демонтаж облицовки двери, 1-й этап: отжав крепежный выступ (2), снимите облицовку рукоятки стеклоподъемника (1), затем отвинтите рукоятку (3).

Демонтаж облицовки двери, 2-й этап: снимите чашу ручки (4), ослабив винт с крестообразной головкой (3), под ней вывинтите винты (1 и 2).

Демонтаж облицовки двери, 3-й этап: вывинтите винты (1) с лобовой стороны, откиньте облицовку вверх для того, чтобы вынуть из пазов крепежные крючки (2 и 3).

Демонтаж облицовки двери, 4-й этап: при снятой облицовке трос размыкающего контакта (1) двери вывесьте из направляющей (3) и рычага управления (2).

  1. Демонтируйте кривошипную рукоятку стеклоподъемника: от оси кривошипной рукоятки вставьте под нее отвертку и прижмите крепежный язычок. Снимите покрытие к оси рукоятки. Под ней отвинтите винт с крестообразной головкой.
  2. Снимите вниз чашу внутренней ручки двери после ослабления винта с крестообразной головкой.
  3. За ручкой становятся доступными два других винта с крестообразными головками. Вывинтите их.
  4. На лобовой стороне облицовки впереди и сзади вывинтите по одному винту с крестообразными головками.
  5. Кнопка внутренней блокировки двери остается смонтированной.
  6. Теперь ударами кулака снизу по подлокотнику слегка подбейте облицовку двери вверх для того, чтобы фиксаторы на обратной стороне облицовки вышли из пазов дверной коробки.
  7. Снимите облицовку и немного откиньте от двери.
  8. На обратной стороне размыкающего контакта двери выньте оболочку троса из направляющей и вывесьте трос.
  9. Отсоедините штекерные разъемы на выключателях и на динамике.
  10. Если нужно, то осторожно снимите изоляционную пленку сзади на облицовке двери. Проследите за тем, чтобы она не порвалась в местах фиксаторов и контактов выключателей.
  11. Перед монтажом облицовки вставьте промежуточные резиновые детали в отверстия фиксаторов в дверной коробке (если они отошли при демонтаже).
  12. Для того чтобы фиксаторы лучше задвигались, смажьте резиновые детали небольшим количеством вазелина или силиконовой пасты.
  13. Проследите за тем, чтобы изоляционная пленка была тщательно вставлена на обратной стороне облицовки. Она должна быть вставлена в углубление по периметру облицовки.
  14. При монтаже обратите внимание на то, чтобы кнопка блокировки двери была правильно вставлена в отверстие в облицовке.

Отсоединение деталей двери

Например, после легкого повреждения металла может оказаться необходимым снять основу двери от опоры ее монтажных узлов. В этом случае рекомендуется перед монтажом новую основу двери покрыть лаком. Хотя после этого нужно работать очень осторожно.

  1. Демонтируйте облицовку двери.
  2. Демонтируйте дверь так, как описано выше, и положите внешней стороной на мягкую подкладку (пенопласт, шерстяное одеяло).
  3. Выньте из крепежных зажимов штанги управления внешней ручки двери и барабана замка. Для этого откиньте на зажимах на 90° стопорную задвижку.
  4. Ослабьте четыре крепежных винта на лобовых сторонах двери.
  5. Снимите опору монтажных узлов двери вверх.

Разборка внешней ручки двери

1 – барабан замка с нагревательным элементом;
2 – ручка двери;
3 – поворотная задвижка;

4 – декоративная панель;
5 – крепежный болт TORX впереди.
Стрелкой показан пружинный зажим управляющей штанги размыкающего контакта.

Управляющая штанга замка со следующими деталями

1 – рычаг барабана замка;
2 – пружинный зажим;
3 – штанга;

4 – управляющий пружинный зажим;
5 – выключающий рычаг замка.

Стеклоподъемник виден с задней стороны на функциональной модели:

1 – верхний направляющий ролик;
2 – направляющая шина стеклоподъемника;
3 – опора стекла;

4 – двигатель стеклоподъемника.
Стрелки – винтовые соединения стекла/стеклоподъемника.

На фотографии показаны винты (1 и 2), которые должны быть ослаблены для отсоединения обеих частей двери.

Замок двери висит только на двух винтах (1 и 2). Но у предварительных работ по демонтажу замка значительный объем, т.к. нужно демонтировать из основы двери «опору монтажных узлов».

Демонтаж внешней ручки двери: помимо прочего, нужно откинуть поворотную задвижку (1) и вывинтить болт TORX (2).

На рисунке показано винтовое соединение (2) стеклоподъемника со стеклом окна (1) сзади в коробке передней двери.

Демонтаж дверного замка

  1. Снимите опору монтажных узлов двери с ее основы так, как описано выше.
  2. Вывинтите два болта TORX по 6 мм.
  3. Снимите замок.

Советы: В небольшой серии дверные замки были установлены без синтетического покрытия. Эти замки демонтируются без снятия «опоры монтажных узлов» с двери.

При установке новой управляющей штанги между цилиндром замка и замком двери нужно отрегулировать ее длину. Длина может регулироваться путем сдвигания назад включающей втулки на детали шарнира со стороны замка управляющей штанги. Затем включающая втулка снова сдвигается вперед, в результате чего штанга фиксируется.

Демонтаж внешней ручки двери

Тот, кто выполняет эту работу на смонтированной двери, должен обладать спокойным характером и ловкими руками.

  1. Передняя дверь: демонтируйте внутреннюю облицовку двери.
  2. Откиньте в сторону пружинные зажимы обеих управляющих штанг (они ведут к замочному клину), вывесьте управляющие штанги.
  3. Через выемку на внутренней стороне двери вывинтите впереди на ручке двери болт TORX ключом Т25.
  4. Через коробку двери нащупайте на высоте барабана замка маленький блокирующий рычаг и откиньте его на 65° к заднему краю двери.
  5. Теперь снимите ручку двери внутрь.
  6. Снимите наружу барабан замка и внешнюю декоративную панель. При этом слегка поверните панель.
  7. Если нужно, отсоедините провод.
  8. Монтаж: нужно понять расположение деталей по отношению друг к другу еще в демонтированном состоянии. Иначе гарантированно не удастся установить деблокирующий рычаг.
  9. Рычаг деблокировки вставляется наклоненной назад ручкой и откидывается вперед для фиксации.
  10. Ручка задней двери: демонтаж и монтаж похожи, но крепление двумя винтами TORX – без рычага деблокировки.

Демонтаж барабана замка

  1. Демонтируйте внешнюю ручку двери.
  2. Вставьте ключ в барабан для того, чтобы при вытягивании барабана не выпали пластинки замка и пружины.
  3. Отожмите стопорное кольцо на заднем конце барабана замка.
  4. Снимите поводок и витую пружину, запомните их положение для последующего монтажа.
  5. Выньте барабан замка из декоративной панели.
  6. При монтаже проследите за тем, чтобы закрытый зубец на зубчатом венце захвата приходился на впадину между зубцами шестерни микровыключателя.
  7. Новый барабан замка смажьте спреем для удаления ржавчины и изолирования.
  1. Демонтируйте облицовку двери.
  2. Демонтируйте опору монтажных узлов двери. Основа двери остается на автомобиле.
  3. Стекло двери полностью опустите.
  4. Положите опору монтажных узлов двери на мягкую подкладку.
  5. Ослабьте винтовое соединение стеклоподъемника/стекла, поднимите стекло и выньте.
  6. Высверлите четыре крепежные заклепки стеклоподъемника.
  7. Стеклоподъемник и механизм кривошипной рукоятки представляют собой модуль и могут быть демонтированы или заменены только вместе. Не так дело обстоит с электродвигателем стеклоподъемника. Его можно заменить отдельно (глава Инструменты и приборы).
  8. Монтаж: заклепайте стеклоподъемник, при этом вначале поставьте нижние заклепки.
  9. Отрегулируйте окно в двери.
Читать еще:  Мотоцикл бмв с коляской новый

Демонтаж окна в двери

Демонтаж окна в двери описан выше. Кроме того, после монтажа отрегулируйте стекло в двери (следующий раздел).

Регулировка окна в двери

Регулировка окна в передней двери: задний край окна (1) передней двери должен входит в уплотнитель (4) опоры монтажных узлов двери (2), а = 9 мм. Цифрой «3» обозначена задняя стойка двери. То же самое относится к переднему краю окна задней двери.

Регулировка стекол в передних и задних дверях осуществляется одинаково (в зеркальном отражении).

  1. Стекло в передней двери должно входить своим задним краем (стойка В) в уплотнитель примерно на 9 мм. К стеклу в задней двери относится то же самое, что для передней двери.
  2. Вверху и впереди стекло должно быть параллельно уплотнителю по всему периметру. Другими словами: оно не должно быть перекошено в дверном проеме.
  3. Если нужно, проведите фломастером линию по заднему краю переднего стекла (или по переднему краю заднего стекла) на расстоянии в 9 мм от края стекла.
  4. Установите стекло – следите за параллельностью линии резинового уплотнителя.
  5. Поднимите стекло почти до упора.
  6. Теперь проверьте, параллельны ли по отношению друг к другу контур уплотнителя и контур стекла.
  7. Если нет, ослабьте крепление стекла и отрегулируйте стекло так, чтобы оно стало параллельным уплотнителю.

Противоударные рейки приклеены к двери. О демонтаже и монтаже см. в главе ринее.

Снятие обшивки водительской двери на Ауди 100 с4

Обновлено: 2017-03-20 Автор: audi39 Количество комментариев: 6

Перед удалением обшивки на Ауди 100 С4, нужно снять дверные карты для удобства. Ниже будут предоставлены последовательные списки выполнения работ при снятии дверной карты и удалению обшивки с последующей её заменой.

Порядок снятия карты двери ауди 100

По очередность выполнения работ при снятии дверной карты (панели) на Ауди 100 С4:

  1. С двух торцов двери, в самом верху, выкручивается два шурупа (крестовая отвёртка);
  2. Внизу дверной ручки присутствует отверстие, в него вставляется отвёртка (и давится, по направлению вертикально вверх), одновременно поддевается верхняя область ручки, после выкручиваются шурупы на ручке (таким образом, она снимается);
  3. Пластмассовая деталь, на которой стояла верхняя часть ручки, снимется движением в сторону центральной части салона (при открытых дверях), следом (тем же движением) снимается механизм открытия двери, на этом узле отсоединяется защёлка, держащая тросик (его тоже отсоединяют);
  4. После снятия механизма открытия двери, выкручивается последний шуруп (находящийся под ним), далее двигается вся карта вверх и снимается.

Замена обшивки карты двери

Снятие обшивочного материала с карты и замена на новый:

  1. Снимается старый материал довольно легко, начинают снимать его с центра панели, в этой зоне есть уступ, с которого легче всего поддевается материал;
  2. Потом на черновую сдирается старый поролон (с помощью шпателя), когда большинство поролона удалено с поверхности, остатки тоже счищаются шпателем (предварительно промочив поверхность ацетоном) и на финиш зачищают крупной наждачной бумагой;
  3. После, вырезается с запасом материал и с помощью плоского закруглённого предмета (снизу вверх), равномерно продевается по границам области покрытия (при проделывании этой работы всегда контролируется поверхность ткани на отсутствие складок и неровностей);
  4. Когда материал занял своё место, прочерчиваются его границы, снимается материал, отрезается от прочерченной границы ткани 4-5 см;
  5. Проклеиваются границы нанесения клея (вся зачищенная поверхность) покрасочной бумажной лентой (во избежание загрязнения лицевых частей карты);
  6. Наносится клей (универсальный аэрозольный) на зачищенную плоскость и на материал. Для упрощения по клейки, площадь наклеиваемого материала делится на три участка и последовательно, участок за участком – проклеивается, продевается по границам быстро (пока клей не успел застить);
  7. Через 30-40 минут, после того как клей подсох, отрезается лишняя ткань (оставшаяся после продевания) и снимается полосами вместе с бумажной лентой.

Руководство по снятию обшивки с двери Ауди 100. Инструменты для работы и порядок действий.

21.8 Разборка дверей

При снятой облицовке двери видны винты (стрелки), которые должны быть ослаблены для того, чтобы отделить обе части двери. С помощью «лупы» показано расположение «установочного клина» (3), который для регулировки задвигается в большей или меньшей степени между «опорой монтажных узлов двери» (1) и основой двери (2).

Демонтаж облицовки дверей

Здесь описан демонтаж облицовки передних дверей. Облицовка задних дверей демонтируется, соответственно, так же.

Демонтаж облицовки двери, 1-й этап: отжав крепежный выступ (2), снимите облицовку рукоятки стеклоподъемника (1), затем отвинтите рукоятку (3).

Демонтаж облицовки двери, 2-й этап: снимите чашу ручки (4), ослабив винт с крестообразной головкой (3), под ней вывинтите винты (1 и 2).

Демонтаж облицовки двери, 3-й этап: вывинтите винты (1) с лобовой стороны, откиньте облицовку вверх для того, чтобы вынуть из пазов крепежные крючки (2 и 3).

Демонтаж облицовки двери, 4-й этап: при снятой облицовке трос размыкающего контакта (1) двери вывесьте из направляющей (3) и рычага управления (2).

  1. Демонтируйте кривошипную рукоятку стеклоподъемника: от оси кривошипной рукоятки вставьте под нее отвертку и прижмите крепежный язычок. Снимите покрытие к оси рукоятки. Под ней отвинтите винт с крестообразной головкой.
  2. Снимите вниз чашу внутренней ручки двери после ослабления винта с крестообразной головкой.
  3. За ручкой становятся доступными два других винта с крестообразными головками. Вывинтите их.
  4. На лобовой стороне облицовки впереди и сзади вывинтите по одному винту с крестообразными головками.
  5. Кнопка внутренней блокировки двери остается смонтированной.
  6. Теперь ударами кулака снизу по подлокотнику слегка подбейте облицовку двери вверх для того, чтобы фиксаторы на обратной стороне облицовки вышли из пазов дверной коробки.
  7. Снимите облицовку и немного откиньте от двери.
  8. На обратной стороне размыкающего контакта двери выньте оболочку троса из направляющей и вывесьте трос.
  9. Отсоедините штекерные разъемы на выключателях и на динамике.
  10. Если нужно, то осторожно снимите изоляционную пленку сзади на облицовке двери. Проследите за тем, чтобы она не порвалась в местах фиксаторов и контактов выключателей.
  11. Перед монтажом облицовки вставьте промежуточные резиновые детали в отверстия фиксаторов в дверной коробке (если они отошли при демонтаже).
  12. Для того чтобы фиксаторы лучше задвигались, смажьте резиновые детали небольшим количеством вазелина или силиконовой пасты.
  13. Проследите за тем, чтобы изоляционная пленка была тщательно вставлена на обратной стороне облицовки. Она должна быть вставлена в углубление по периметру облицовки.
  14. При монтаже обратите внимание на то, чтобы кнопка блокировки двери была правильно вставлена в отверстие в облицовке.
Читать еще:  Накладки на пороги автомобиля

Отсоединение деталей двери

Например, после легкого повреждения металла может оказаться необходимым снять основу двери от опоры ее монтажных узлов. В этом случае рекомендуется перед монтажом новую основу двери покрыть лаком. Хотя после этого нужно работать очень осторожно.

  1. Демонтируйте облицовку двери.
  2. Демонтируйте дверь так, как описано выше, и положите внешней стороной на мягкую подкладку (пенопласт, шерстяное одеяло).
  3. Выньте из крепежных зажимов штанги управления внешней ручки двери и барабана замка. Для этого откиньте на зажимах на 90° стопорную задвижку.
  4. Ослабьте четыре крепежных винта на лобовых сторонах двери.
  5. Снимите опору монтажных узлов двери вверх.

Разборка внешней ручки двери

1 – барабан замка с нагревательным элементом;
2 – ручка двери;
3 – поворотная задвижка;

4 – декоративная панель;
5 – крепежный болт TORX впереди.
Стрелкой показан пружинный зажим управляющей штанги размыкающего контакта.

Управляющая штанга замка со следующими деталями

1 – рычаг барабана замка;
2 – пружинный зажим;
3 – штанга;

4 – управляющий пружинный зажим;
5 – выключающий рычаг замка.

Стеклоподъемник виден с задней стороны на функциональной модели:

1 – верхний направляющий ролик;
2 – направляющая шина стеклоподъемника;
3 – опора стекла;

4 – двигатель стеклоподъемника.
Стрелки – винтовые соединения стекла/стеклоподъемника.

На фотографии показаны винты (1 и 2), которые должны быть ослаблены для отсоединения обеих частей двери.

Замок двери висит только на двух винтах (1 и 2). Но у предварительных работ по демонтажу замка значительный объем, т.к. нужно демонтировать из основы двери «опору монтажных узлов».

Демонтаж внешней ручки двери: помимо прочего, нужно откинуть поворотную задвижку (1) и вывинтить болт TORX (2).

На рисунке показано винтовое соединение (2) стеклоподъемника со стеклом окна (1) сзади в коробке передней двери.

Демонтаж дверного замка

  1. Снимите опору монтажных узлов двери с ее основы так, как описано выше.
  2. Вывинтите два болта TORX по 6 мм.
  3. Снимите замок.

Советы: В небольшой серии дверные замки были установлены без синтетического покрытия. Эти замки демонтируются без снятия «опоры монтажных узлов» с двери.

При установке новой управляющей штанги между цилиндром замка и замком двери нужно отрегулировать ее длину. Длина может регулироваться путем сдвигания назад включающей втулки на детали шарнира со стороны замка управляющей штанги. Затем включающая втулка снова сдвигается вперед, в результате чего штанга фиксируется.

Демонтаж внешней ручки двери

Тот, кто выполняет эту работу на смонтированной двери, должен обладать спокойным характером и ловкими руками.

  1. Передняя дверь: демонтируйте внутреннюю облицовку двери.
  2. Откиньте в сторону пружинные зажимы обеих управляющих штанг (они ведут к замочному клину), вывесьте управляющие штанги.
  3. Через выемку на внутренней стороне двери вывинтите впереди на ручке двери болт TORX ключом Т25.
  4. Через коробку двери нащупайте на высоте барабана замка маленький блокирующий рычаг и откиньте его на 65° к заднему краю двери.
  5. Теперь снимите ручку двери внутрь.
  6. Снимите наружу барабан замка и внешнюю декоративную панель. При этом слегка поверните панель.
  7. Если нужно, отсоедините провод.
  8. Монтаж: нужно понять расположение деталей по отношению друг к другу еще в демонтированном состоянии. Иначе гарантированно не удастся установить деблокирующий рычаг.
  9. Рычаг деблокировки вставляется наклоненной назад ручкой и откидывается вперед для фиксации.
  10. Ручка задней двери: демонтаж и монтаж похожи, но крепление двумя винтами TORX – без рычага деблокировки.

Демонтаж барабана замка

  1. Демонтируйте внешнюю ручку двери.
  2. Вставьте ключ в барабан для того, чтобы при вытягивании барабана не выпали пластинки замка и пружины.
  3. Отожмите стопорное кольцо на заднем конце барабана замка.
  4. Снимите поводок и витую пружину, запомните их положение для последующего монтажа.
  5. Выньте барабан замка из декоративной панели.
  6. При монтаже проследите за тем, чтобы закрытый зубец на зубчатом венце захвата приходился на впадину между зубцами шестерни микровыключателя.
  7. Новый барабан замка смажьте спреем для удаления ржавчины и изолирования.
  1. Демонтируйте облицовку двери.
  2. Демонтируйте опору монтажных узлов двери. Основа двери остается на автомобиле.
  3. Стекло двери полностью опустите.
  4. Положите опору монтажных узлов двери на мягкую подкладку.
  5. Ослабьте винтовое соединение стеклоподъемника/стекла, поднимите стекло и выньте.
  6. Высверлите четыре крепежные заклепки стеклоподъемника.

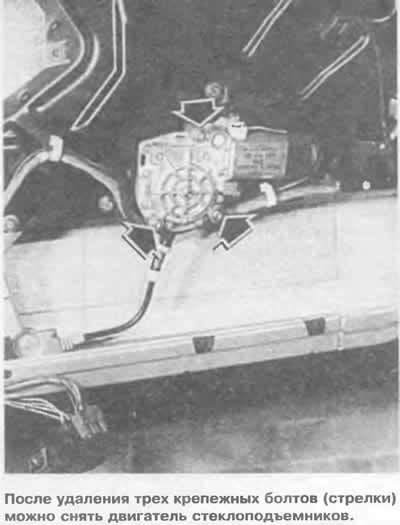

  7. Стеклоподъемник и механизм кривошипной рукоятки представляют собой модуль и могут быть демонтированы или заменены только вместе. Не так дело обстоит с электродвигателем стеклоподъемника. Его можно заменить отдельно (глава Инструменты и приборы).
  8. Монтаж: заклепайте стеклоподъемник, при этом вначале поставьте нижние заклепки.
  9. Отрегулируйте окно в двери.

Демонтаж окна в двери

Демонтаж окна в двери описан выше. Кроме того, после монтажа отрегулируйте стекло в двери (следующий раздел).

Регулировка окна в двери

Регулировка окна в передней двери: задний край окна (1) передней двери должен входит в уплотнитель (4) опоры монтажных узлов двери (2), а = 9 мм. Цифрой «3» обозначена задняя стойка двери. То же самое относится к переднему краю окна задней двери.

Регулировка стекол в передних и задних дверях осуществляется одинаково (в зеркальном отражении).

  1. Стекло в передней двери должно входить своим задним краем (стойка В) в уплотнитель примерно на 9 мм. К стеклу в задней двери относится то же самое, что для передней двери.
  2. Вверху и впереди стекло должно быть параллельно уплотнителю по всему периметру. Другими словами: оно не должно быть перекошено в дверном проеме.
  3. Если нужно, проведите фломастером линию по заднему краю переднего стекла (или по переднему краю заднего стекла) на расстоянии в 9 мм от края стекла.
  4. Установите стекло – следите за параллельностью линии резинового уплотнителя.
  5. Поднимите стекло почти до упора.
  6. Теперь проверьте, параллельны ли по отношению друг к другу контур уплотнителя и контур стекла.
  7. Если нет, ослабьте крепление стекла и отрегулируйте стекло так, чтобы оно стало параллельным уплотнителю.

Противоударные рейки приклеены к двери. О демонтаже и монтаже см. в главе ринее.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
