Концевик педали тормоза пежо 308

Содержание

Autotime

Обзоры. Автоновости. Тест-драйвы
Main Menu
  • Home
  • Советы
  • Ошибка P0504 Peugeot OBD-II — Выключатель стоп-сигнала

Ошибка P0504 Peugeot OBD-II — Выключатель стоп-сигнала

9 месяцев ago AutoTime 0

Корреляция переключатель тормоза «A»/«B»: код ошибки P0504

Модуль управления силовой трансмиссией (PCM сохраняет код ошибки P0504) при обнаружении неисправности в переключателе стоп-сигнала автомобиля Peugeot. На приборной панели загорается предупреждающий сигнал.

При возникновении сбоя в цепи стоп-сигнала может возникнуть ряд проблем. Чтобы автомобиль не попал в опасную ситуацию, эта ошибка будет зафиксирована, а индикатор предупреждения об ошибках будет оставаться включенным до тех пор, пока причина не будет устранена, и код не будет удален из PCM.

Причины ошибки

Причины ошибки P0504 Peugeot довольно просты и легко диагностируются. К ним относятся:

  • неисправный предохранитель стоп-сигнала
  • поврежденный или неисправный выключатель стоп-сигнала
  • лампа стоп сигнала
  • обрыв или короткое замыкание в проводке стоп сигнала
  • проблема в разъеме или электросхеме выключателя тормоза

Симптомы ошибки P0504 Peugeot

Первым признаком появления ошибки будет горящий сигнал «Check Engine». Помимо этого, вы можете заметить другие симптомы, в частности:

  • нажатие на педаль тормоза не отключает систему круиз-контроля автомобиля Peugeot;
  • один или оба стоп-сигнала не включаются при нажатии на педаль тормоза;
  • один или оба стоп-сигнала остаются включенными даже после снятия ноги с педали тормоза;
  • нажатие педаль тормоза на скорости приводит к остановке двигателя;
  • на автоматической коробке передач невозможно переключить рычаг переключения.

Диагностика ошибки P0504 Peugeot

После определения кода ошибки при помощи сканера OBD-II, она очищается. Необходимо проверить все возможные причины. От простых к более сложным. Начинать необходимо с предохранителей и лампочек. Если проблема не устранена, нужно проверить переключатель стоп-сигнала, проводку и разъемы.

Общие ошибки при диагностике

Часто, когда стоп-сигнал не водитель предполагает, что проблема в перегоревшей лампочке. Замена лампочки может не решить проблему, ведь источником может быть проводка, переключатель. Если поломка находится в переключателе, то замена предохранителя ничего не даст. Новый тоже перегорит.

Насколько серьезна ошибка P0504?

Очень опасно, когда стоп-сигналы не работают. Едущий за вами автомобиль не может корректно оценивать ситуацию, а ваши действия, что может привести к ДТП. Аналогично, если нажатие педали тормоза не отключает систему круиз-контроля, последствия могут быть очень печальны.

Что нужно ремонтировать при ошибке P0504 Peugeot?

В большинстве случаев исправление причины ошибки P0504 довольно просто. Вот несколько наиболее типичных ситуаций:

  • замена сгоревшей лампочки;
  • ремонт или замена проводки или разъемов;
  • замена выключателя тормоза;
  • замена перегоревшего предохранителя стоп-сигнала;
Читать еще:  Какой антифриз заливать в ховер н3

Фотоотчёт по установке автосигнализации на Peugeot 308 2008 года выпуска

Разбор салона автомобиля Peugeot 308 для установки сигнализации

1. Снимаем подторпедник. Сначала снимаем левую часть (крепление — поворотный фиксатор), затем правую (крепление на защелках).

2. Разбираем кожух рулевой колонки (крепление — 2 самореза).

3. Вынимаем приборный щиток. Удобно воспользоваться тягами от приводов дверей, которые необходимо вставить до упора в технологические отверстия и потянуть низ щитка на себя.

4. Если на автомобиле установлена МКПП, то необходимо подключить провод контроля стояночного тормоза к проводу «ручника». Для этого необходимо снять пластиковую накладку справа от педали газа (крепление на 1 саморезе).

5. Для установки сирены под капотом и прокладывания проводов в салон необходимо открутить гайки крепления «дворников» и снять их. Затем снимается пластиковое обрамление нижней части лобового стекла.

Работаем под капотом

6. Провода в салон прокладываем через штатную резинку слева от троса замка капота. Устанавливаем сирену.

7. Устанавливаем концевик капота.

Концевик капота — вариант 1

Концевик капота — вариант 2

Подключение автосигнализации на Peugeot 308

8. Подключаем CAN-шину, управление центральным замком и поворотниками в 10-ти контактном черном разъеме в блоке ВSI.

Управление центральным замком происходит по одному проводу (отрицательное управление).

Управление кнопкой аварийки импульсное отрицательное. Включается первым нажатием, выключается — вторым.

Чёрный 10-ти контактный разъём блока BSI (слева от рулевой колонки) — CAN, кнопка центрального замка и кнопка аварийной сигнализации

9. Если автосигнализация имеет 2 can, то можно подключиться и ко второй шине кан автомобиля. Наиболее удобное место подключения к CAN2-шине — витая пара в жгуте белого десяти пинового разъема блока BSI.

коричневый — CAN2-H, желтый — CAN2-L (цвета могут отличаться)

В разных комплектация автомобиля считываются через can различные сигналы и управляются по can различные устройства. Если по максимуму, то по can автосигнализация «видит» двери, багажник, зажигание, двигатель, тормоз, ручной тормоз, паркинг, статус центрального замка и статус штатной охранной системы. По can работает поднятие стёкол и режим Slave.

10. Подключение ручника. Чтобы добраться до провода ручника надо снять накладку. Читайте выше пункт 4.

Стояночный тормоз (розовый и голубой — любой)

На авто с АКПП подключаем контроль педали тормоза.

Разъём датчика педали тормоза

11. Подключаем цепи для автозапуска. Их можно подключить на замке зажигания или в белом 10-ти контактном разъёме блока BSI.

Разъем замка зажигания и нумерация контактов. 1 — зажигание, 3 — стартер

Белый 10-ти контактный разъём блока BSI

12. Обход штатного иммобилайзера Peugeot 308 — можно в разрыв, можно и петлёй.

Провода штатной рамки иммобилайзера

13. Подключаем питание сигнализации в большом белом разъеме блока BSI.

Постоянный плюс

14. Блокировка двигателя. Блокировать можно стартер, зажигание на замке или на BSI (пункт 11), бензонасос в левом пороге.

Бензонасос (розовый)

Статьи по теме

Точки подключения сигнализаций на Peugeot 308

Пежо Клуб Россия | Peugeot Fan Club Russia

Отвечу На Любой Вопрос Об Акпп Al-4 (Dp-0).

Reactor77 15 фев 2016

и что же чудесный елм умеет диагностировать в пыже? подушки? коробку? или может бси?

ASOB4444 15 фев 2016

и что же чудесный елм умеет диагностировать в пыже? подушки? коробку? или может бси?

короб и двигло ошибки

Мартын 15 фев 2016

короб и двигло ошибки

И дальше ваши действия?

ASOB4444 15 фев 2016

И дальше ваши действия?

Расшифровка кодов ошибок!

sab 15 фев 2016

ошибки только в двигателе!

ASOB4444 15 фев 2016

ошибки только в двигателе!

Почитайте ответ профессора Григорушки на ошибку Р0504, которую ВЫДАВАЛ МОЙ ELM327.

ASOB4444 сказал(а) 23 Дек 2015 — 09:43:

Доброго времени суток!

Что может означать ошибка P0504?

концевик педали тормоза

Компьютер автоматической коробки передач

Код ошибки P0504

Описание кода неисправности для послепродажного обслуживания

Ошибка проводного управления тормозом : Соответствие

Описание диагностики Несоответствие между 2 информациями от тормоза

Читать еще:  Пересечение с грунтовой дорогой

Время подтверждения ошибки
— 5 секунд (На остановке)
— 2 минут (При движении)
— Немедленно (Быстрое отпускание педали акселератора)

Условия активации диагностики Должны выполняться следующие условия
— Зажигание включено
— На движущемся автомобиле (При необходимости)
— Напряжение аккумуляторной батареи в границах от 10,5 до 16 В
— Генератор работает Условия исчезновения кодов неисправности

Отсутствие ошибки соответствия в тормозах

Аварийные режимы при наличии неисправности

— Включение сигнализаторов и вывод предупреждающих сообщений

— Основные возможные претензии клиентов —

Жгут проводов гидравлического блока

Компьютер автоматической коробки передач

Reactor77 15 фев 2016

концевик педали тормоза это не комп акпп. не путай

ASOB4444 15 фев 2016

концевик педали тормоза это не комп акпп. не путай

Что может означать ошибка P0504?

концевик педали тормоза

Компьютер автоматической коробки передач

Мартын 15 фев 2016

Что может означать ошибка P0504?

концевик педали тормоза

Компьютер автоматической коробки передач

И к чему это все.

Сообщение отредактировал Grigorushka: 15 Февраль 2016 — 15:12

ASOB4444 15 фев 2016

И к чему это все.

К кому! К ИринеZ

sab 15 фев 2016

ага, девчёнке не хватало елмом заморочиться

Пежо 307 2001г АКПП пробег 300 000..

этой лабудой на машине 2001г не увидеть коробас!

Сообщение отредактировал sab: 15 Февраль 2016 — 16:59

den52859 15 фев 2016

Добрый вечер. Вчера случилось горе с коробасом (AL4) на пежо 308. Когда стоял на перекрестке, произошел резкий удар в коробке и сейчас она ездит только на третьей. НО ошибок никаких не горит, ни PRND, ни ABS. Сейчас при включении D сильный удар и еле едет, как будто в аварийке. При включении механики по прежнему горит D. Задняя работает нормально.

Сообщение отредактировал den52859: 15 Февраль 2016 — 18:11

Мартын 15 фев 2016

Добрый вечер. Вчера случилось горе с коробасом (AL4) на пежо 308. Когда стоял на перекрестке, произошел резкий удар в коробке и сейчас она ездит только на третьей. НО ошибок никаких не горит, ни PRND, ни ABS. Сейчас при включении D сильный удар и еле едет, как будто в аварийке. При включении механики по прежнему горит D. Задняя работает нормально.

Ну а с мотором как?

den52859 15 фев 2016

А хз. Подтраивать че-то начал, Но порося не горит.

sab 15 фев 2016

без прочтения ошибок никак

den52859 15 фев 2016

Хреново. Ближайший сервис в 100км.

ASOB4444 16 фев 2016

Хреново. Ближайший сервис в 100км.

Какого года машина и какой пробег?

den52859 16 фев 2016

Какого года машина и какой пробег?

2009 год, пробег показывает 67000. Но верится с трудом.

Ещё на холостых, судя по освещению, похоже бортовое напряжение скачет. Может это как-то и связано?

ASOB4444 16 фев 2016

2009 год, пробег показывает 67000. Но верится с трудом.

Ещё на холостых, судя по освещению, похоже бортовое напряжение скачет. Может это как-то и связано?

C напряжением, вряд ли связано, но точно не скажу.

Масло в коробке не менялось?

Боюсь, что диагностика Вам необходима в любом случае!

Ищите сканер. В идеале профессиональный, но для начала можно попробовать и ELM327.

У меня машина 2008 г., ELM327 видит коробку и двигатель.

Kalan 16 фев 2016

Дня всем доброго . На DP0 выдавило сальник ГТ, снял коробку, скинул ГТ, и увидел между валами непонятный обломок, когда вытащил оказалось кусок фторопластового колечка. Фото сделать не успел, обломок прошёл по рукам помощников и удачно прохерился, на кончике вала маленькое кольцо присутствует, а тут побольше, сантима 2-2,5 по диаметру должно было быть (похож на обломок малого кольца задней крышки), а находился обломок между валом насоса, и первичным . В самом бублике вроде не должно быть таких колец? Разобрал насос, снял тормозной барабан, нигде ничего подобного нет. На тормозном барабане пластиковая шайба присутствует и на вид целого.

P0504 ошибка пежо 308

Доброго времени суток.

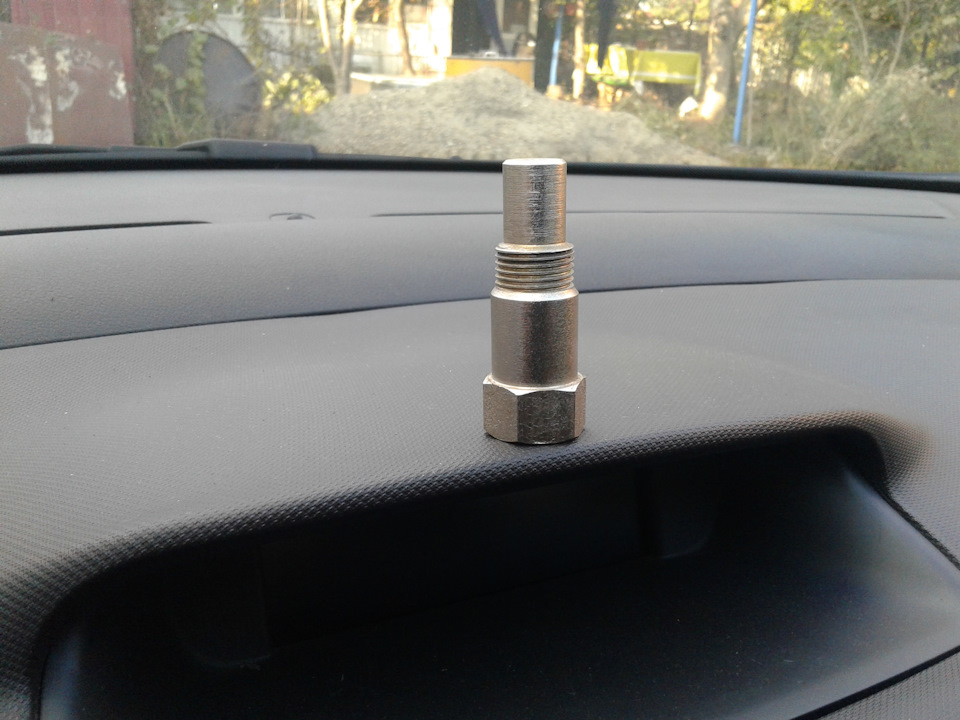

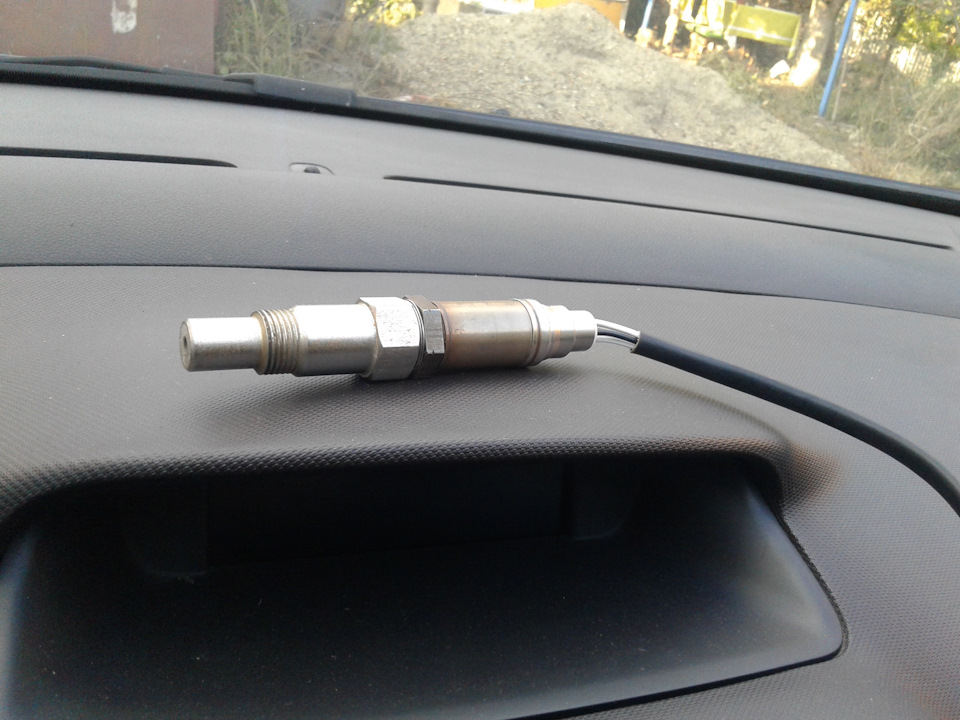

Сегодня я наконец победил ошибку под названием Деполюшн. Ошибка Р0420 низкая эффективность работы катализатора.
В предыдущей записи был рассказ о мастерах которые отремонтировали все вокруг, а саму ошибку не убрали.
И наконец мне это надоело. Если хочешь сделать что то хорошо, то сделай это сам ! Сегодня купил за 900 рублей обманку катализатора из нержавейки, с мини катализатором евро-5 . Дома приподнял машину домкратом, залез под нее, пока она горячая открутил лямбду и поставил эту обманку вместе с лямбдой.
Далее подключил диагностику удалил ошибку, и все нормально она больше не повляется. Позже удалю и сам катализатор.

Читать еще:  Как найти циклическую скорость

Так же мастера заменили концевик на педале тормоза. А сегодня он глюканул. И этот глюк показала моя диагностика. Ошибка P0504 выключаль а/в стоп — сигналов (датчик положения педали тормоза) корреляция. Глюк заключается в том, что когда долго работает двигатель или просто включено зажигание в режиме парковки, то селектор акпп просто не переключается. Можно нажимать на тормоз сколько угодно а ручка не разблокируется. Только когда выключишь зажигание и снова включишь тогда все нормально работает. Так что появилась новая проблема и нужно ее решать. Если кто сталкивался с этим подскажите куда копать. Лично я думаю дело не в самом концевике.
Всего вам хорошего, удачи.

Обзоры. Автоновости. Тест-драйвы
Main Menu
  • Home
  • TOP
  • Ошибка P0504 OBD-II: Выключатель стоп-сигнала

Ошибка P0504 OBD-II: Выключатель стоп-сигнала

Модуль управления силовой трансмиссией (PCM сохраняет код ошибки P0504) при обнаружении неисправности в переключателе стоп-сигнала автомобиля. На приборной панели загорается предупреждающий сигнал.

При возникновении сбоя в цепи стоп-сигнала может возникнуть ряд проблем. Чтобы автомобиль не попал в опасную ситуацию, эта ошибка будет зафиксирована, а индикатор предупреждения об ошибках будет оставаться включенным до тех пор, пока причина не будет устранена, и код не будет удален из PCM.

Причины ошибки

Причины ошибки P0504 довольно просты и легко диагностируются. К ним относятся:

  • неисправный предохранитель стоп-сигнала
  • поврежденный или неисправный выключатель стоп-сигнала
  • лампа стоп сигнала
  • обрыв или короткое замыкание в проводке стоп сигнала
  • проблема в разъеме или элетросхеме выключателя тормоза

Симптомы ошибки P0504

Первым признаком появления ошибки будет горящий сигнал «Check Engine». Помимо этого, вы можете заметить другие симптомы, в частности:

  • нажатие на педаль тормоза не отключает систему круиз-контроля автомобиля;
  • один или оба стоп-сигнала не включаются при нажатии на педаль тормоза;
  • один или оба стоп-сигнала остаются включенными даже после снятия ноги с педали тормоза;
  • нажатие педаль тормоза на скорости приводит к остановке двигателя;
  • на автоматической коробке передач невозможно переключить рычаг переключения.

Диагностика ошибки

е определения кода ошибки при помощи сканера OBD-II, она очищается. Необходимо проверить все возможные причины. От простых к более сложным. Начинать необходимо с предохранителей и лампочек. Если проблема не устранена, нужно проверить переключатель стоп-сигнала, проводку и разъемы.

Общие ошибки при диагностике

Часто, когда стоп-сигнал не водитель предполагает, что проблема в перегоревшей лампочке. Замена лампочки может не решить проблему, ведь источником может быть проводка, переключатель. Если поломка находится в переключателе, то замена предохранителя ничего не даст. Новый тоже перегорит.

Насколько серьезна ошибка P0504?

Очень опасно, когда стоп-сигналы не работают. Едущий за вами автомобиль не может корректно оценивать ситуацию, а ваши действия, что может привести к ДТП. Аналогично, если нажатие педали тормоза не отключает систему круиз-контроля, последствия могут быть очень печальны.

Что нужно ремонтировать при ошибке P0504?

В большинстве случаев исправление причины ошибки P0504 довольно просто. Вот несколько наиболее типичных ситуаций:

  • замена сгоревшей лампочки;
  • ремонт или замена проводки или разъемов;
  • замена выключателя тормоза;
  • замена перегоревшего предохранителя стоп-сигнала;

Выключатель стоп-сигналов использует дуплексную связь, которая позволяет передавать два сигнала: STP и ST1-. Блок ЕСМ использует эти два сигнала для осуществления контроля за работой тормозной системы. Если сигналы, указывающие на нажатие или отпускание педали тормоза, регистрируются одновременно, ECM воспринимает это как неисправность в выключателе стоп-сигналов в сборе и сохраняет этот DTC.

Нормальные состояния сигнала указаны в таблице ниже.
